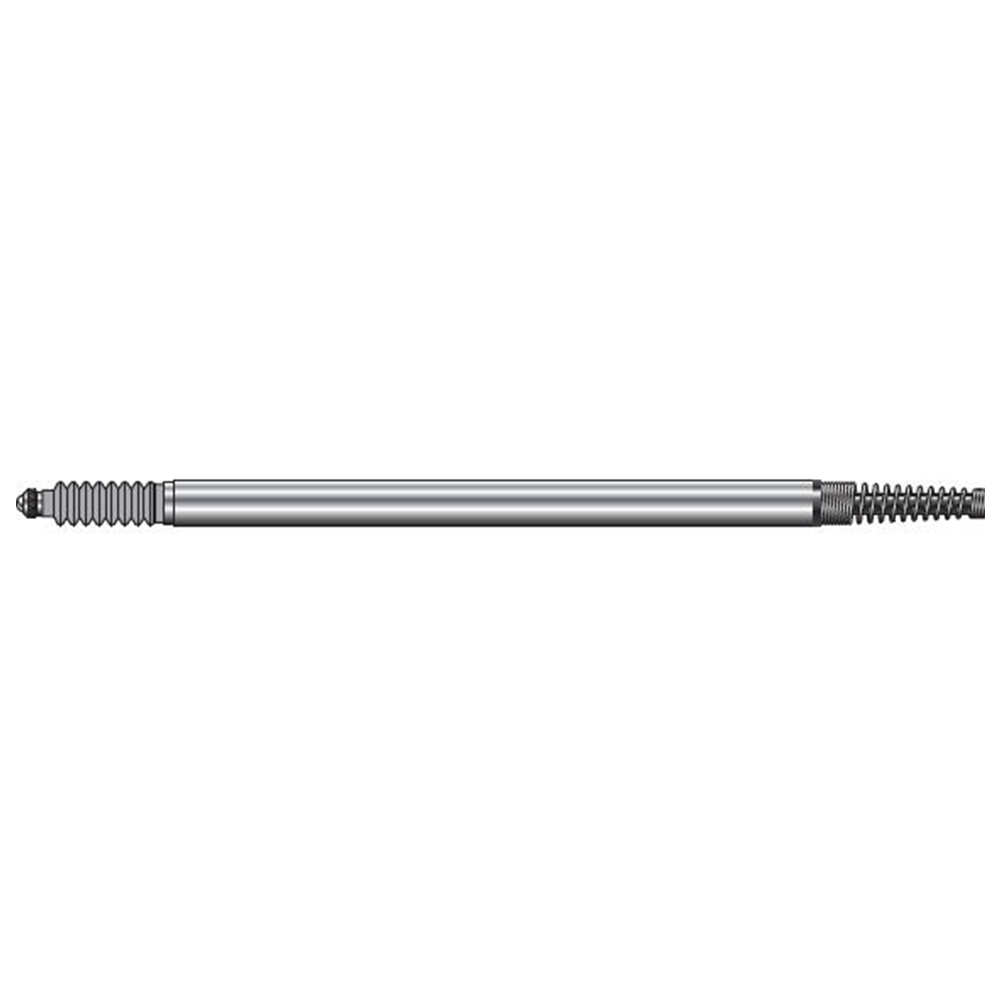

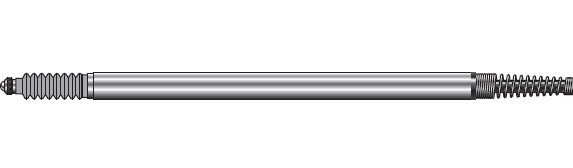

SORATRON 10 : 솔라트론 LVDT 변위센서

▸ 측정길이 : 20mm

▸ 정확도 : 5㎛

▸ 반복성 : 0.15

▸ 보호 등급 : IP65

▸ 정확한 베어링과 IP65등급은 장기간의 높은 수행력 보장

제품 종류	아날로그 타입		디지털 타입
	LVDT TYPE	HBT TYPE
일자 타입
스프링 타입	AX/10/S	AX/10/SH	DP/20/S
스프링 저압 타입	AT/10/S	AT/10/SH	-
스프링 VACUUMM 타입	AX/10/V	AX/10/VH	-
실린더 타입	AX/10/P	AX/10/PH	-
실린더 JET 타입	AJ/10/P	AJ/10/PH	-
실린더 저압 타입	AT/10/P	AT/10/PH	-
90도 타입
스프링 타입	-	-	-
스프링 저압 타입	ATR/5/S	ATR/5/SH	DTR/20/S
실린더 저압 타입	ATR/5/P	ATR/5/PH	DTR/20/P
사양 정보
측정범위	±10		20
반복성	0.15
분해능	Analogue : Dependent on electronics		0.1
정확도 (% of Reading or ㎛ )	0.5, 0.5㎛		0.2
측정력	-	-	0.7
측정력(부드러운 터치형)	-	-	0.3
공압 타입 (0.4 bar)	-	-	0.7
공압 타입 (1 bar)	-	-	2.6
공압 타입의 부드러운 터치형 (0.3 bar)	-	-	0.18
공압 타입의 부드러운 터치형 (1 bar)	-	-	1.1
공압 타입의 제트형 (1 bar)	-	-	0.85
보호 등급	IP 65
인터페이스 보호 등급 (디지털형)	-	-	IP 43
작업 온도	+5 to +80		0 to 60
저장 온도	-40 to +100		-20 to +80
케이블 타입	축형 케이블 타입 / 방사형 케이블 타입		PUR
읽는 속도	-	-	Up to 3906 readings / second
치수	8h6

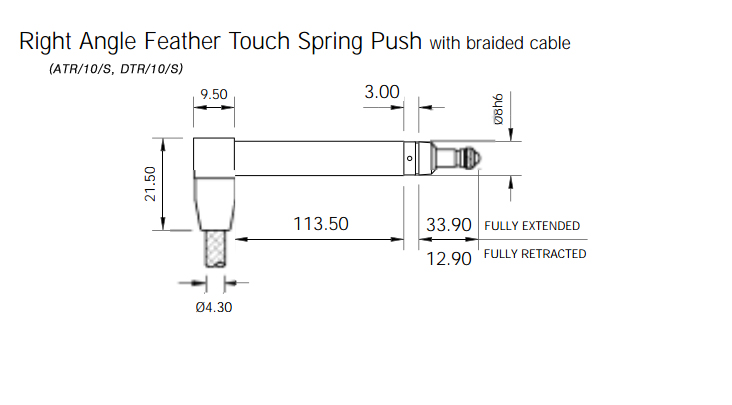

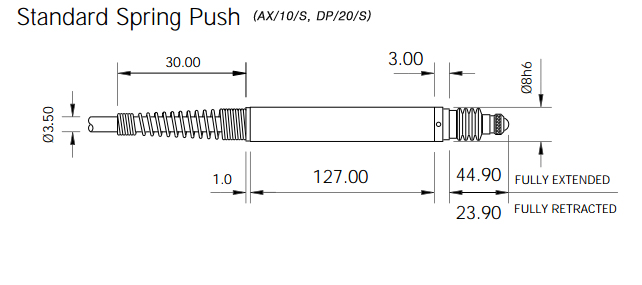

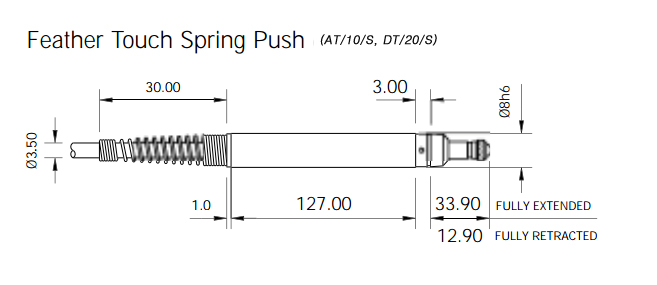

스프링 타입 프로브 도면

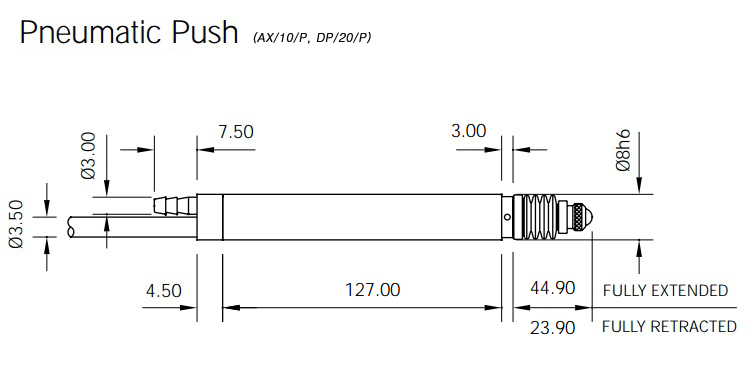

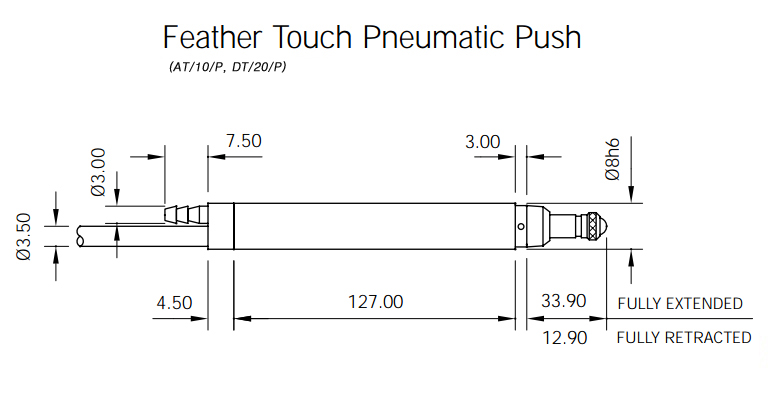

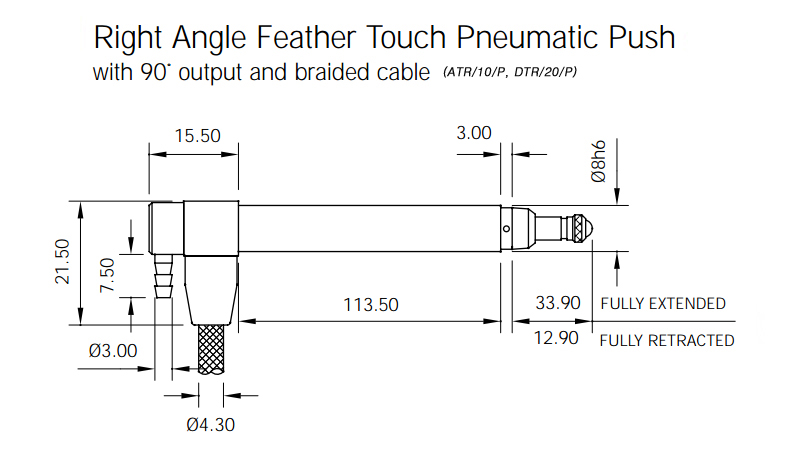

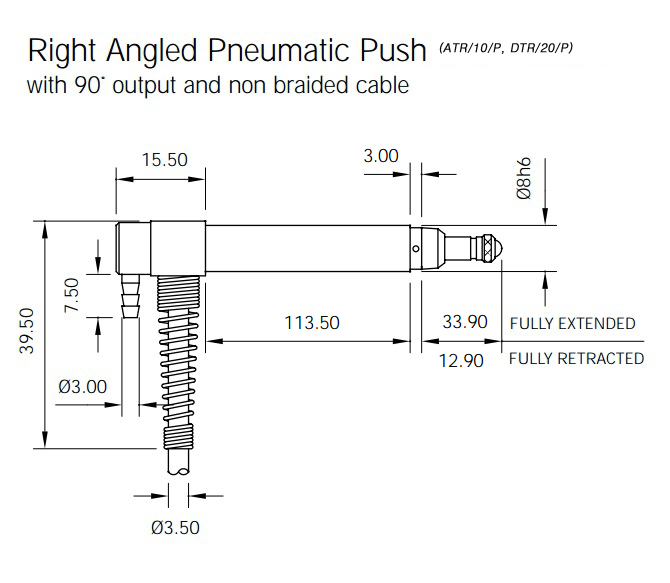

공압 타입 프로브 도면
