LVDT 변위센서와 AMP-100 만으로 PLC와의 인터페이스 가능.

DC 전압 출력 방식의 증폭기
HBT 센서와 호환
Span/ / Zero 값 조정 지원
간편한 설정 및 사용
경제적인 비용으로 높은 활용성 제공

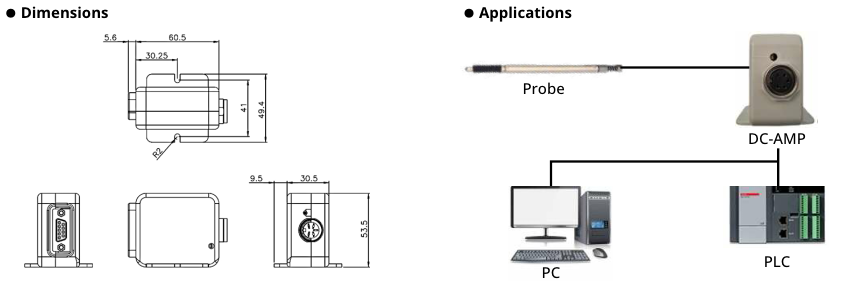

Connection(D-SUB 9pin map)

Model	AMP-100-A1	AMP-100-B1	AMP-100-B3
In-put	DC±12V	DC 24V	DC 24V
Out-put	DC 0~5V	DC 0~5V	4~20mA
Pin1	EXC-: -12V	-	-
Pin2	EXC-: -12V	-	-
Pin3	SIG-: 0V(GND)	SIG-: 0V(GND)	SIG-: 0V(GND)
Pin4	SIG+:+12V	-	-
Pin5	SIG+:+12V	-	-
Pin6	SIG+:Out-put(0~5V)	SIG+:Out-put(0~5V)	-
Pin7	SIG+:Out-put(0~5V)	-	SIG+:Out-put(4~20mA)
Pin8	-	EXC-:0V	EXC-:0V
Pin9	-	EXC+:24V	EXC+:24V

* 주의 : 핀 번호를 반드시 확인한 후 연결해 주십시오.

Model	AMP-100-A1	AMP-100-B1	AMP-100-B3
Input	DC±12V	DC24V	DC24V
Output	0~5V	0~5V	4~24mA
Input Sensor terminal socket	Din 5pin	Din 5pin	Din 5pin
In/Output terminal conn	D-sub 9pin	D-sub 9pin	D-sub 9pin
Gain(Factory Init tune to DP-S1)	5.0mV/㎛	5.0mV/㎛	0.016mA/㎛
Gain(Factory Init tune to DP-S2)	2.5mV/㎛	2.5mV/㎛	0.008mA/㎛
Gain(Factory Init tune to DP-S4)	1.25mV/㎛	1.25mV/㎛	0.004mA/㎛
Gain(Factory Init tune to DP-S10)	0.5mV/㎛	0.5mV/㎛	0.0016mA/㎛
Gain(Factory Init tune to DP-S15)	0.33mV/㎛	0.33mV/㎛	0.00106..mA/㎛
Gain(Factory Init tune to DP-S25)	0.2mV/㎛	0.2mV/㎛	0.1% in Output range
